Лучевой дренаж

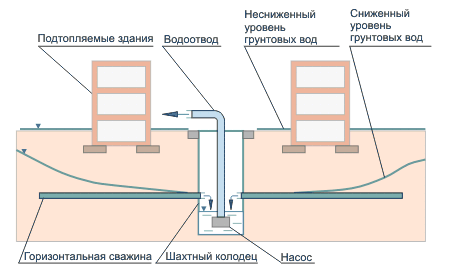

 Лучевые дренажи разработаны специально для защиты от подтопления территорий с высокой плотностью застройки. Эффективны в сложных гидрогеологических условиях, где другие способы неприменимы, в том числе в слабопроницаемых грунтах и водоносных пластах малой мощности. Строительство и эксплуатация осуществляется без нарушения зданий, сооружений, коммуникаций и зеленых насаждений. Конструктивно лучевой дренаж состоит из шахтного колодца глубиной до 25 м, диаметром 4 м, сооружаемого опускным способом, из которого на требуемой глубине (возможно несколько ярусов) специально созданной ВИОГЕМом установкой проходят горизонтальные дренажные скважины длиной до 130 м диаметром 168 мм. Вода из скважины самотеком поступает к водосборнику шахтного колодца, откуда насосом откачивается в точку сброса. Насосы работают в автоматическом режиме с выводом сигналов на диспетчерский пункт. Для строительства требуется минимальная площадка (10х15м). После завершения строительства на поверхности остается типовой канализационный люк или крышка. Высокая эффективность и долговременность работы шахтно-лучевого комплекса обеспечивается благодаря площадному подземному расположению скважин, специальным технологиям и конструкции фильтра из полимерных материалов высокой прочности, обеспечивающими сохранность структуры дренируемого грунта и проницаемости прифильтровой зоны, отсутствие суффозии, коррозии и кольматации фильтра, чего, как правило, лишены традиционные способы водозабора подземных вод, тем более вертикальные скважины. Конструктивно фильтры лучевых скважин представляют собой полиэтиленовые перфорированные трубы с защитно-фильтрующим покрытием из полиэтиленовой сетки с напылением из того же материала. Размер фильтровых отверстий подбирается в зависимости от грансостава водовмещающих пород с учетом наличия в фильтрующихся водах конкретного загрязняющего вещества. Диаметр фильтра обеспечивает прием дренажной воды и, в случае необходимости, пропуск труб для промывки фильтра. Площадь осушения одним комплексом лучевого дренажа составляет 8 - 20 га. Метод эффективен при подземной застройке в обводненных грунтах, так как его применение не стесняет строительство и обеспечивает опережающее снижение уровней на любой глубине. По стабильности и долговременности работы, ремонтоспособности и простоте в эксплуатации лучевые дренажи превосходят все известные способы водозабора. Нормативный срок эксплуатации шахтного колодца 50 лет, скважин не менее 25 лет (практический срок функционирования скважин на ряде объектов уже достиг 20…40 лет). Высокие технико-экономические показатели и надежность подтверждены многолетней эксплуатацией на ряде объектов Кривого Рога, Марганца, Ингульца, Донецка, Запорожья, Лисичанска, Белгорода, Тулы, Астрахани, Тюмени, Тобольска, набережных Челнов, Казани, Саратова и Саратовской области, Москвы и Московской области и др.  Горизонтальные дренажные скважины длиной до 150 м обеспечивают устойчивость бортов и предотвращение фильтрационных деформаций. Применяются также на природных склонах, в откосах дамб и крупных котлованах. |
 |
 |
